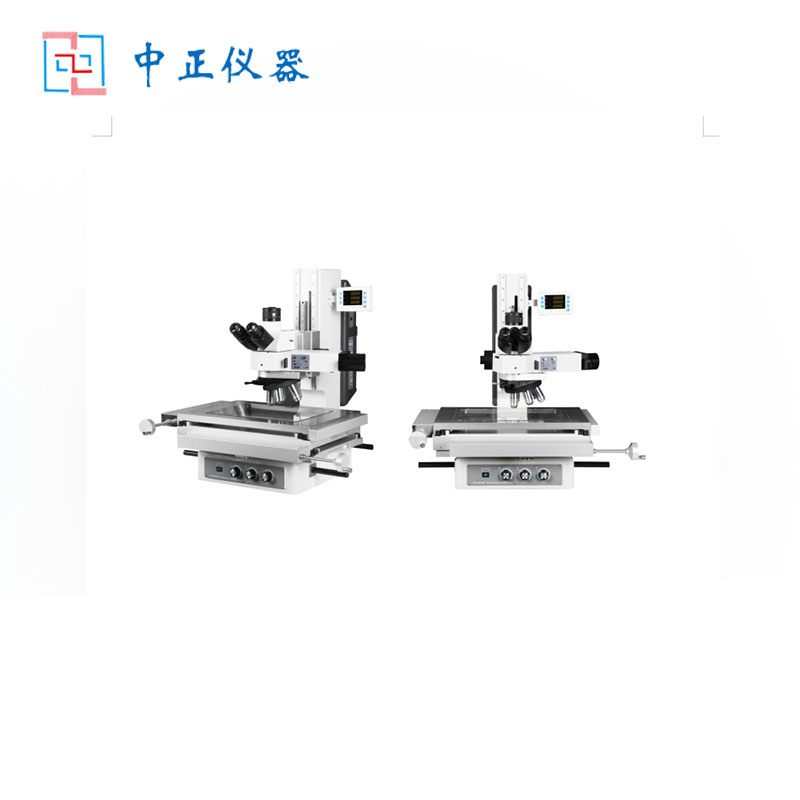

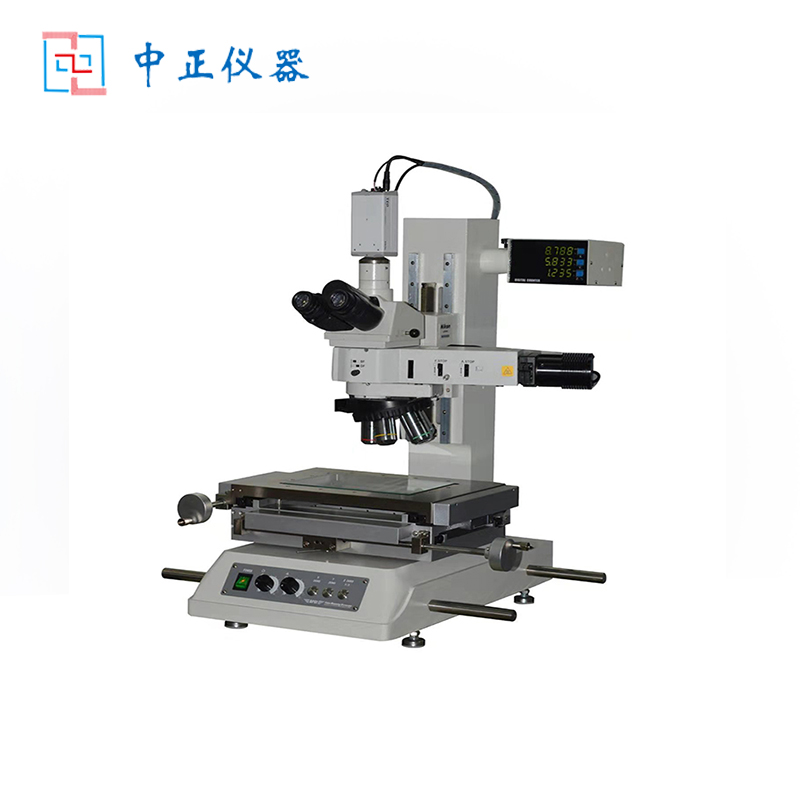

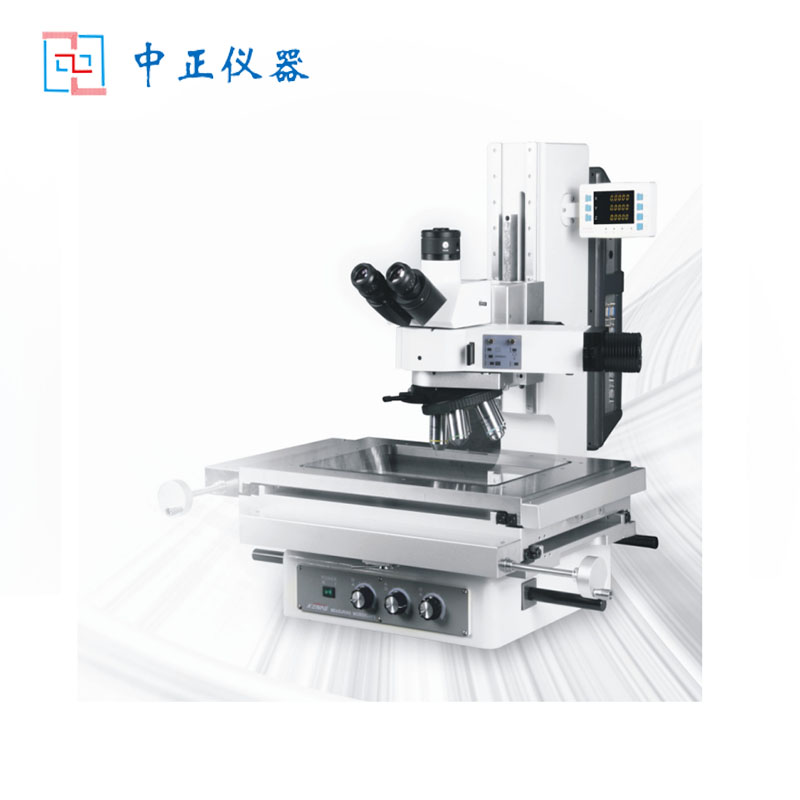

ZZG系列工具金相显微镜
一、概览：

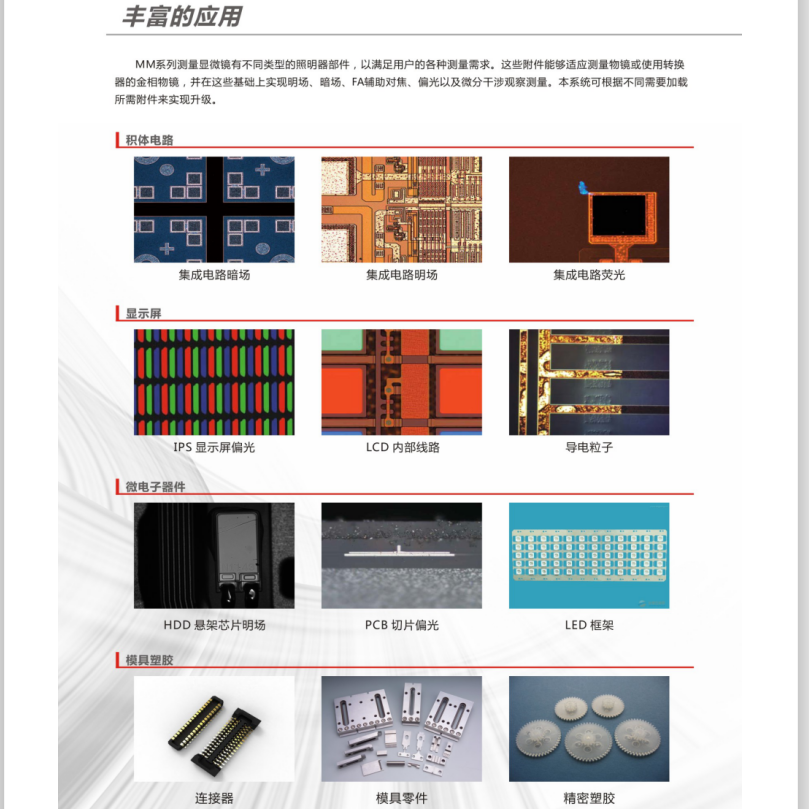

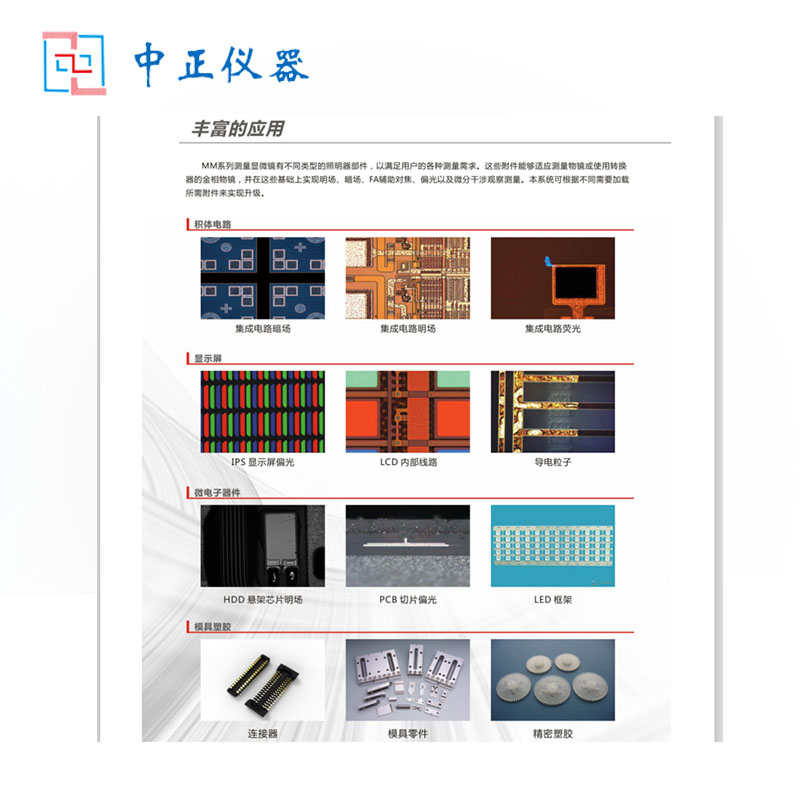

新型、数字化测量显微镜。主要用于生产车间、计量检测室的产品零件尺寸检测。
该机种广泛采用LED照明，计数器有双轴和三轴两种，根据镜筒、照明装置、升降机构、物镜，以及对焦机构的选择不同，有A、B、BT、F等多种子型号可供用户选择。次微米的精度、出色的多功能性，适合高性能零件、电子组件的三维测量。无论是大是小、简单还是复杂、新手还是专业人士，量身定做的ZZG系列工具测量显微镜完全满足您量测的需求。
二、技术规格：
不带Z轴测量 | 型号 | ZZG-1510 | ZZG-2015 | ZZG-3020 | ZZG-4030 |
带Z轴测量 | 型号 | ZZG-1510F | ZZG-2015F | ZZG-3020F | ZZG-4030F |
三目镜筒 | 可选择单目或双目镜筒，所有型号带有标准TV摄像机端口 | ||||
图像 | 正像/反像 | ||||
观察方法 | 明场、暗场、偏光、微分干涉观察 | ||||
目镜 | 屈光度可调10X（视场数：22mm)、20X | ||||

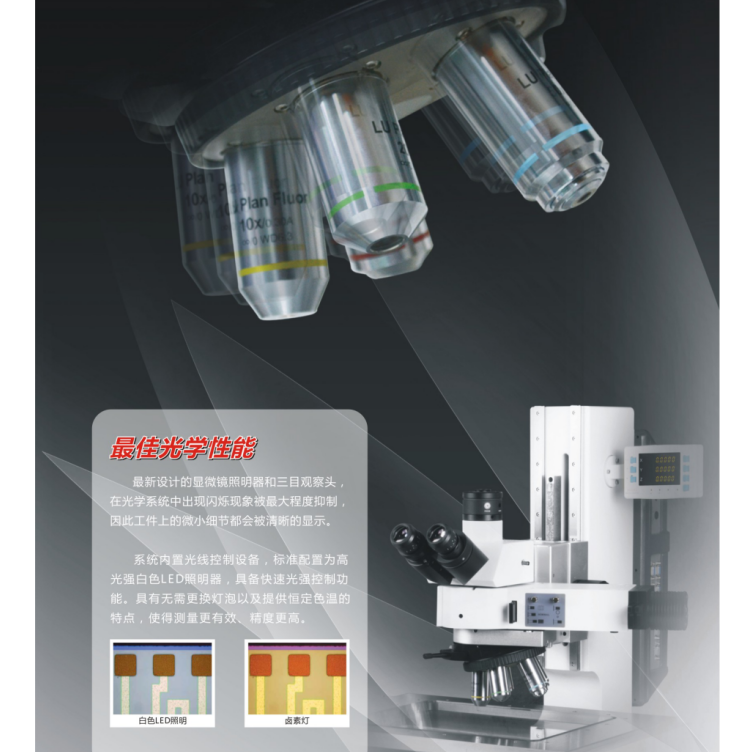

物镜 | 明视场 | 所有Plan FLUOR EPI/Plan FLUOR EPI SL系列镜头 | |||
暗视场 | 所有Plan FLUOR EPI-BD系列镜头 | ||||
调焦系统 | 最大被测物高度 | 150mm | 200mm | ||
调焦方法 | 粗微调同轴，左右手柄（粗调：40mm/圈、微调：0.02mm/圈） | ||||
照明装置 | 透射照明 | 远心照明、无级亮度可调、5W LED光源 | |||
反射照明 | 科勒照明、FA辅助对焦、可调视场光阑、可调孔径光阑、无级亮度可调、LED光源/卤素光源可选 | ||||
斜照明 | LED环型光源／光纤冷光源 | ||||
载物台 | 测量范围 | 150*100ｍｍ | 200*150ｍｍ | 300*200ｍｍ | 400*300ｍｍ |
金属台尺寸 | 300*250mm | 400*280mm | 500*350mm | 600*450mm | |
玻璃尺寸 | 204*145mm | 245*192mm | 350*250mm | 450*350mm | |
快速释放装置 | 标准配置 | ||||

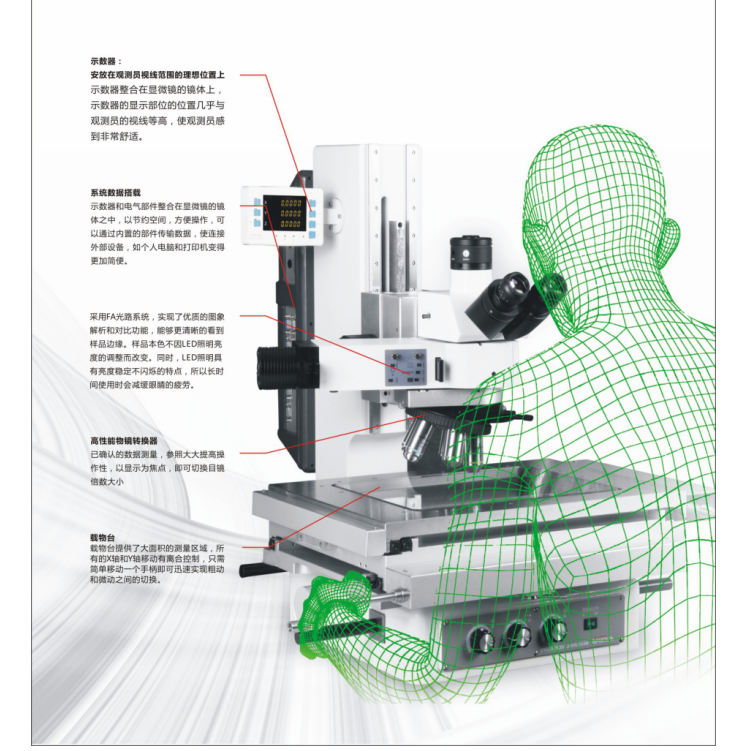

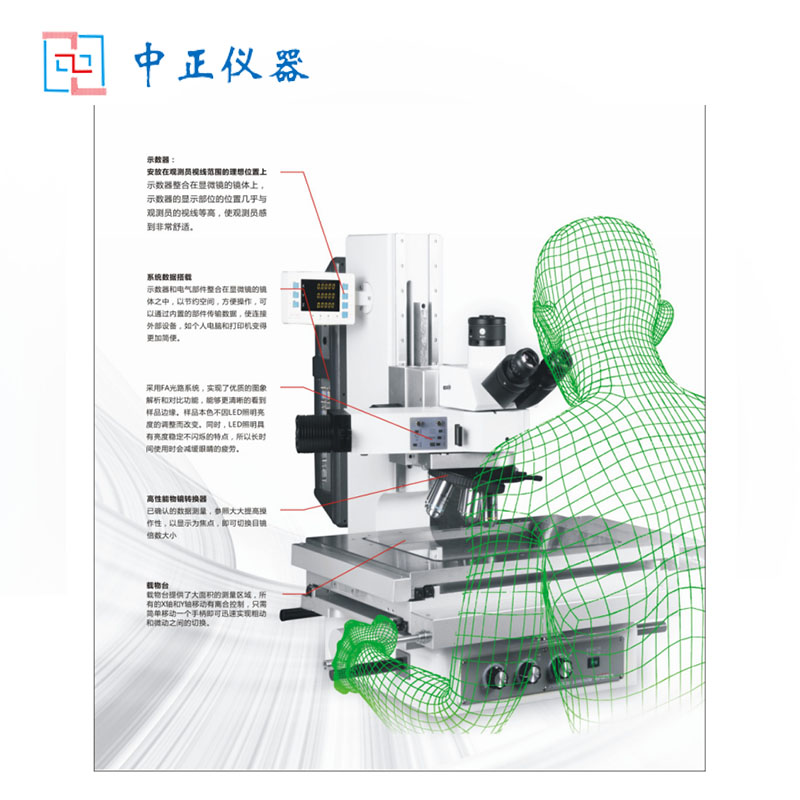

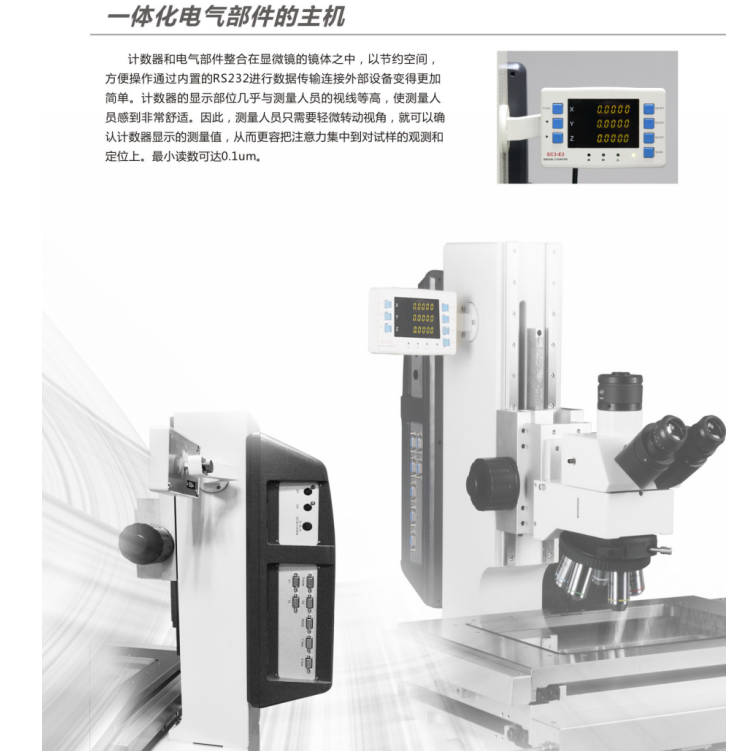

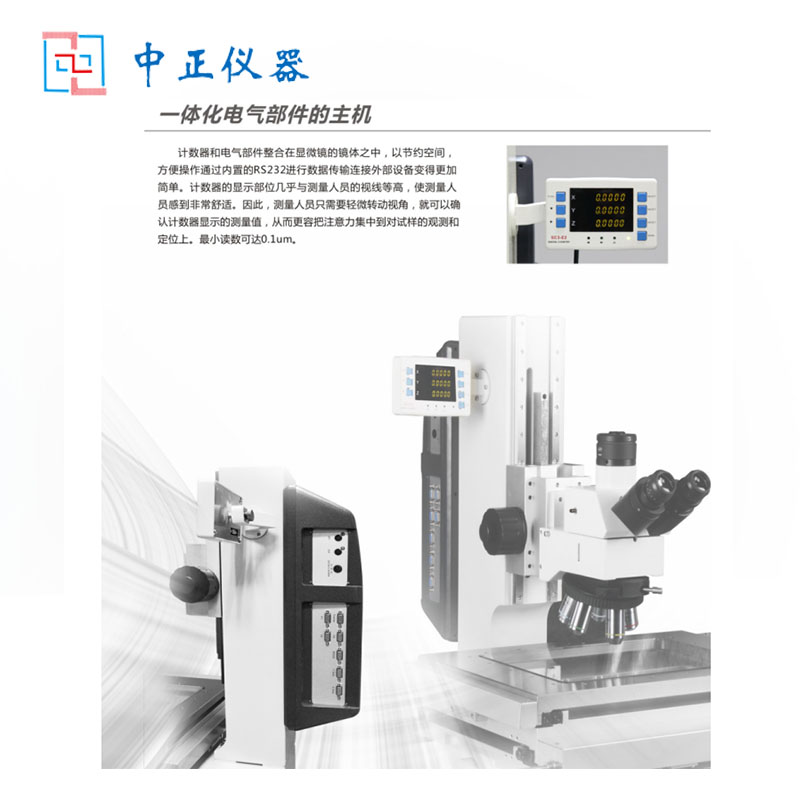

数字计数器 | 最小读数 | 可在1/0.5/0.1μm选择 | |||
功能 | 调零、分中、方向转换、公英制转换、RS232输出 | ||||
测量精度 | （3+0.02L）μm L为测量长度 | ||||
功耗 | 45W、85～240VAC 50/60HZ | ||||
主机 | 外型尺寸(W*D*H)mm | 480*670*710mm | 607*793*720mm | 720*810*720mm | 840*786*720mm |
重量 | 55KG | 80KG | 110KG | 170KG | |
