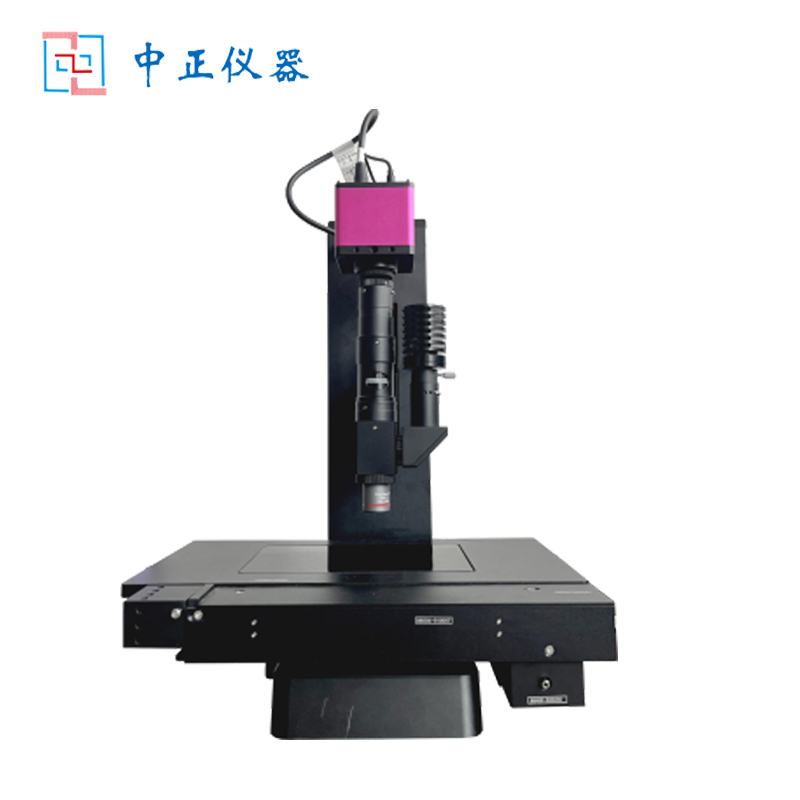

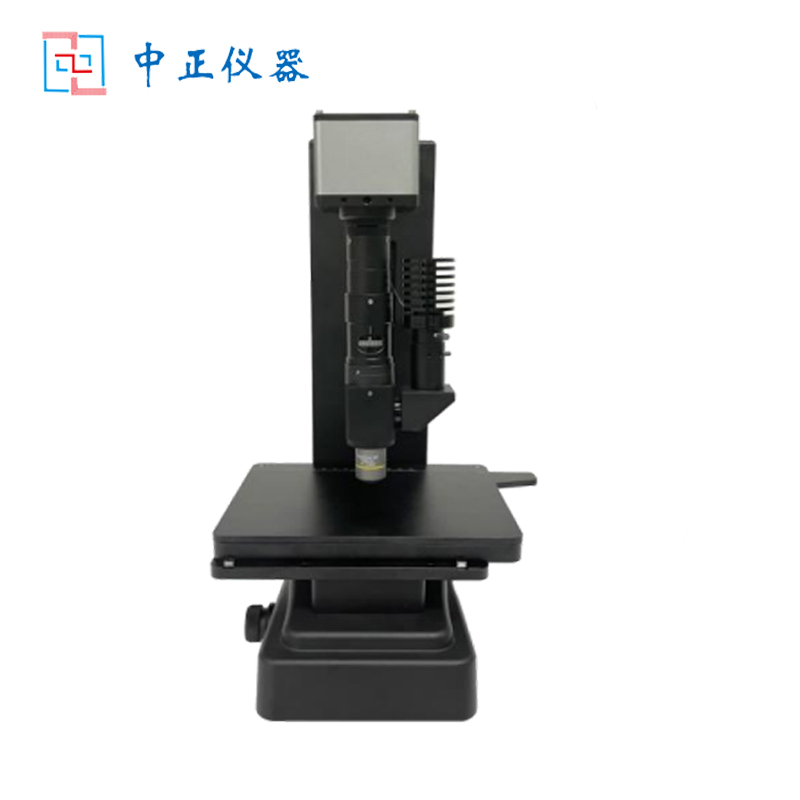

ZZS-J500D系列超景深3D测量显微镜
一、仪器概述：
ZZS-J500D系列超景深三维显微镜快速合成清晰的3D立体图像,可以540度展现产品的物理结构。使用测量工具胶水高度测量。
二、应用场景：
金属微粒高度测量、盲孔深度测量、焊盘深度测量、芯片高度测量、塑胶产品接缝测量、缝隙深度测量、可以测量产品不同剖面的尺寸。系统可以建立立体图,能够清晰呈现产品三维图像。
模块 | 名称 | ZZS-J500D | ZZS-J500DA |
机台硬件部分 | 载台运动控制 | 手动 | 电动（手柄） |
XY行程 | 109mm×100mm（手动） | 100mm×75mn（电动） | |
XY分辨率 | 1μm | 1μm | |
XY移动速度 | 10mm/s | ||
XY尺寸 | 220mm×180mm | 350mm x 244mm | |
载重 | 5Kg | 10Kg | |
下Z轴行程 | 50mm | ||
下Z轴分辨率 | 0. 1μm | ||
下Z轴移动速度 | 10mm/s | ||
电脑配置 | CPU | I5-12450 | |
显卡 | 独立显卡 | ||
内存 | 16GB | ||
网卡 | 1000Mbps | ||
电源部分 | 电源电压 | DC12V/2A | |
消耗功率 | 400VA | ||
使用环境 | 使用环境温度 | 5~40℃ | |
使用环境湿度 | 20至80%RH | ||
重量 | 整机重量 | <30kg | |
尺寸 | 整机尺寸 | 260mmx320mmx450mm | |
软件功能 | 2D显微观测 | 有 ，包含光学阴影、去除反光、去除暗场光晕、 防抖、精细拍摄、 HDR、锐化 | |

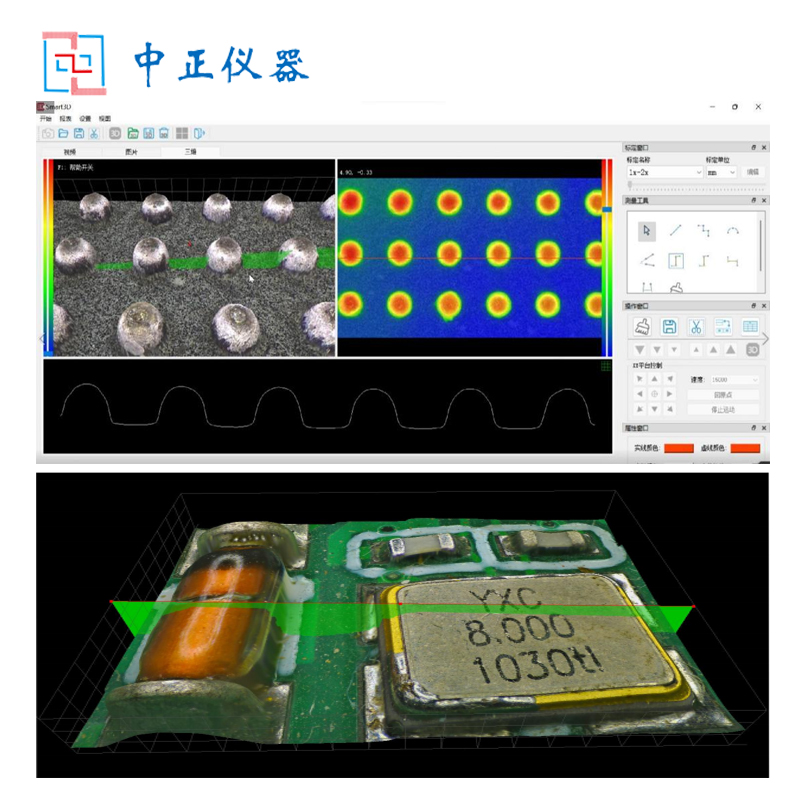

超景深2D/3D观测 | 有 ，含基础图片、光学阴影、 去除反光、去除暗场光晕、 HDR的超景深3D合成 | ||
2D/3D拼接 | 有 ，含基础图片、光学阴影、消除反光、 HDR的的2D/3D拼接； 2D拼接最大范围30000*30000pix | ||
2D测量 | 距离、角度、面积、半径、平行线 圆心距、半圆 | ||

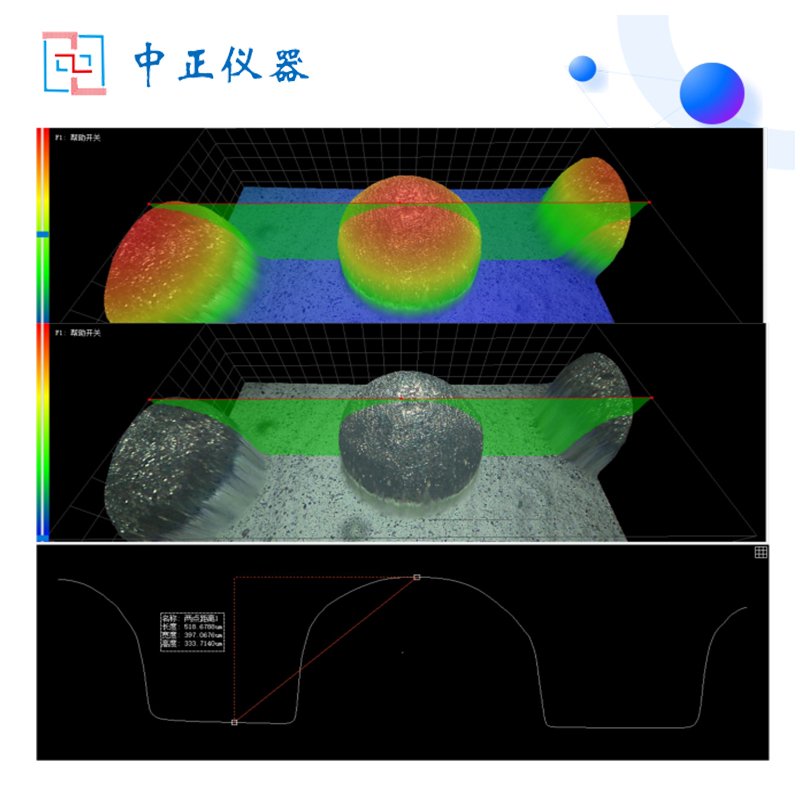

3D测量 | 3D轮廓、点高度、面高度、真圆度、面积、线粗糙度 | ||
显示 | 可分屏显示：满屏、2分屏、3分屏 | ||
存储 | Excel报告输出、自定义存储、轮廓数据输出、3D模型保存输出 | ||
报表模版 | 可自定义报表模板 | ||
