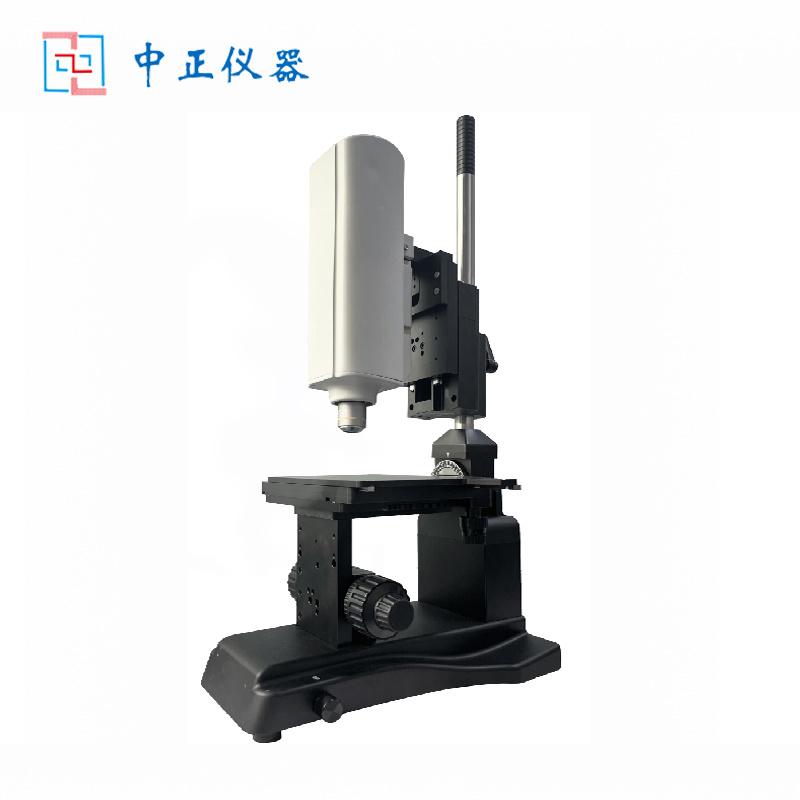

ZZS-J600D超景深显微镜
一、产品功能：
◎ 景深合成
◎ 最大正负90度倾斜成像
◎ 常用角度带卡位
◎ 镜头倾斜不失焦 电动变倍
◎ 倍率自动切换
◎ 率自动标定
◎ 主体镜头倍率最小0.1倍
◎ 200mm高度工作空间
◎ 明场、暗场光源混合搭配照明
◎100*100移动平台工作行程
◎移动平台粗微调装置
◎可选装电动移动平台

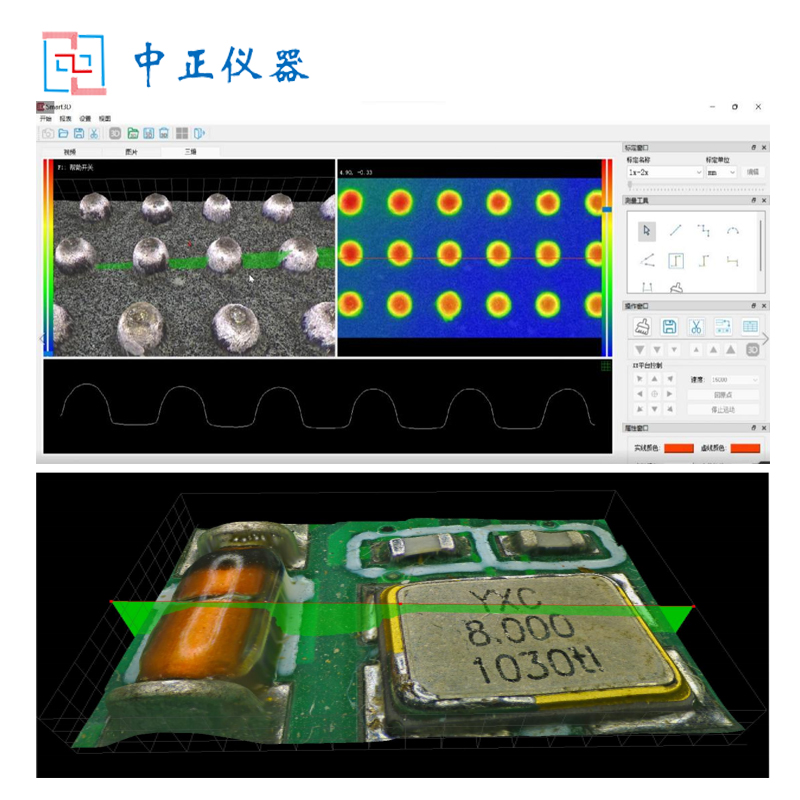

◎3D图形任意角度观察
◎3D图形色彩高度图
◎测量报表输出
◎测量工具自动寻边

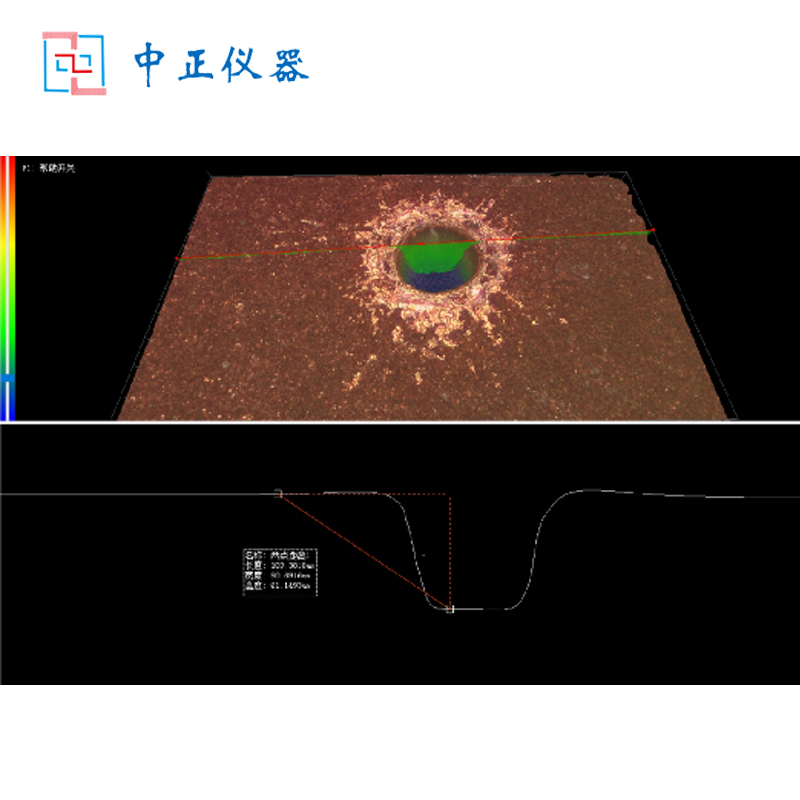

◎多剖面多点位高度测量
◎二维尺寸测量
二、应用场景：
高校、科研院校、工业制造、半导体封装、精密连接件3D封装、焊锡球检验、盲孔的深度和尺寸测量、线性粗糙度、油墨的高度测量等。
三、技术参数：
模块 | 名称 | ZZS-J600D |
显微镜主体部分 | 最大景深合成范围 | 20mm |
变倍方式 | 电动变倍 | |
主镜头倍率 | 1:6.5 | |
倍率最小分辨 | 0.1倍 | |
镜头倾斜角度 | -90～+90度 | |
可选物镜 | 5X、10X(标配)、20X、50X | |
相机部分 | CMOS | 1/1.8” |
像素尺寸 | 2μm*2μm | |
最大帧率 | 30fps | |
分辨率 | 3840×2160: | |
光源部分 | 明场光源 | 8wLED灯 |
暗场光源 | 10WLED灯 | |
色温 | 6500K | |
照明方式 | 明场照明、暗场照明、混合照明 |
模块 | 名称 | ZZS-J600D ZZS-J600DA |
载物体部分 | 载台运动控制 | 手动 电动(手柄) |
XY行程 | 100mm×100mm(手动) 100mm×100mn(电动) | |
XY分辨率 | 0.1μm 0.1μm | |
XY尺寸 | 220mm×170mm 220mm×160mm | |
最大样品高度 | 220mm | |
载重 | 2Kg | |
z轴电动行程 | 50mm | |
Z轴分辨率 | 0.1μm | |
重复精度 | 1μm | |
处理电脑 (可自选) | CPU(最低) | 15-12450 |
显卡 | 集显 | |
内存 | 16GB | |
网卡 | 1000Mbps | |
电源部分 | 电源电压 | DC 12V3A |
消耗功率 | 400VA | |
使用环境 | 使用环境温度 | 5~40℃ |
使用环境湿度 | 20至80%RH | |
重量 | 整机重量 | <30kg |
尺寸 | 整机尺寸 | 260mm x350mm x450mm |
模块 名称 ZZS-J600D
