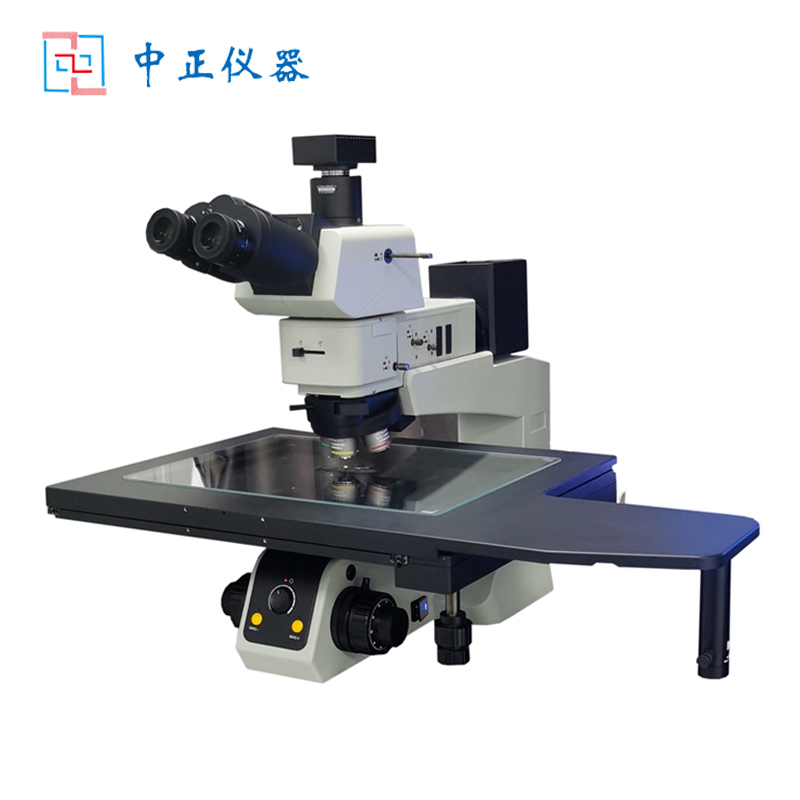

ZZJ-12D系列大平台工业半导体检查金相显微镜集成了明场,暗场,偏光,DIC微分干涉等多种观察功能,从外观到性能都紧跟国际领先设计风向,致力于拓展工业领域全新格局。ZZJ系列半导体金相显微镜秉承我司不断探索不断超越的品牌设计理念,为客户提供完善的工业检测解决方案。
ZZJ-12D系列半导体金相显微镜将显微镜的硬件设置与图像分析软件整合在一起。屏幕上显示物镜的放大倍率,同时切换倍率时也能自动调整软件中记录的校准值,杜绝忘记切换软件倍率造成的测量错误。
ZZJ-12D系列有亮度记忆功能,能够记忆在使用每个物镜时的照明亮度,当不同物镜相互转换时,自动对光强进行调节,减少视觉疲劳,提高工作效率。
可调中物镜转盘物镜中心可调,采用精密轴承设计,转动手感轻巧舒适,重复定位精度高,物镜转换后的零偏心。
离合器控制可以在快速移动和微调之间实现快速切换,手动XY载物台通过内嵌的离合器机构和XY调节手柄,可粗调和微调载物台位置。使用离合装置,操作员可在观察中自由移动载物台,提高整体效率。这样,可在使用目镜观察的过程中,不受限制地移动载物台,使得观察速度更快,操作更舒适。
技术规格
型号 | ZZJ-12D | |
明场/暗场/偏振光/微分干涉/编码/光强记忆/对中物镜 | ||
放大倍率 | 光学 | 50X、100X、200X、500X |
数码 | 150X、300X、600X、1500X | |
光学系统 | 无限远色差校正光学系统 | |
目镜 | 高眼点大视野平场目镜SWH10X25mm(视度可调) | |
物镜 | 专业无限远半复消色差明场金相物镜5X NA0.15 WD15mm | |
专业无限远半复消色差明场金相物镜10X NAO.3 WD8.4mm | ||
专业无限远半复消色差明场金相物镜20X NA0.40 WD11.9mm | ||
专业无限远半复消色差明场金相物镜50X NA0.75 WD3.0mm | ||
观察筒 | 倾角可调,正像,无限远铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:100:0,10:100 | |
正像,无限远铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:100:0,10:100 | ||
转换器 | 5孔编码型明场物镜转换器 | |
机架 | 透反两用机架,低手位粗微同轴调焦机构,粗调行程33mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构,最大样品高度33mm,可选择增高组件. | |
载物台 | 14*12英寸平台,平台面积 710*420mm,移动行程:356mmX305mm机械平台,X、Y方向同轴调节;含快速移动装置,透反两用玻璃载物台板 | |
上照明系统 | 反射灯室,单颗大功率10WLED,暖色,柯拉照明,带视场光阑与孔径光阑,中心可调, | |
下照明系统 | 自适应宽电压,透射灯室,单颗大功率10W可调LED,暖色 | |
偏光装置 | 起偏镜插板,360°旋转式检偏镜插板 | |
摄像附件 | 0.65X摄像接筒,C型接口,可调焦 | |
选配件
目镜 | 高眼点大视野平场目镜SWH10X25mm,视度可调,可带测微尺 |
物镜 | 无限远长工作距平场明场半复金相物镜100X NA0.90 WD1.0 |
无限远长工作距平场明场半复金相物镜100X NA0.80 WD3.0 | |
相机 | HDMI接口相机或USB3.0相机(500万、600万、1200万、2000万等) |
标尺 | 高精度测微尺,格值0.01mm |
软件 | 专业测量系统等 |
电脑 | 品牌台式电脑套装 |
