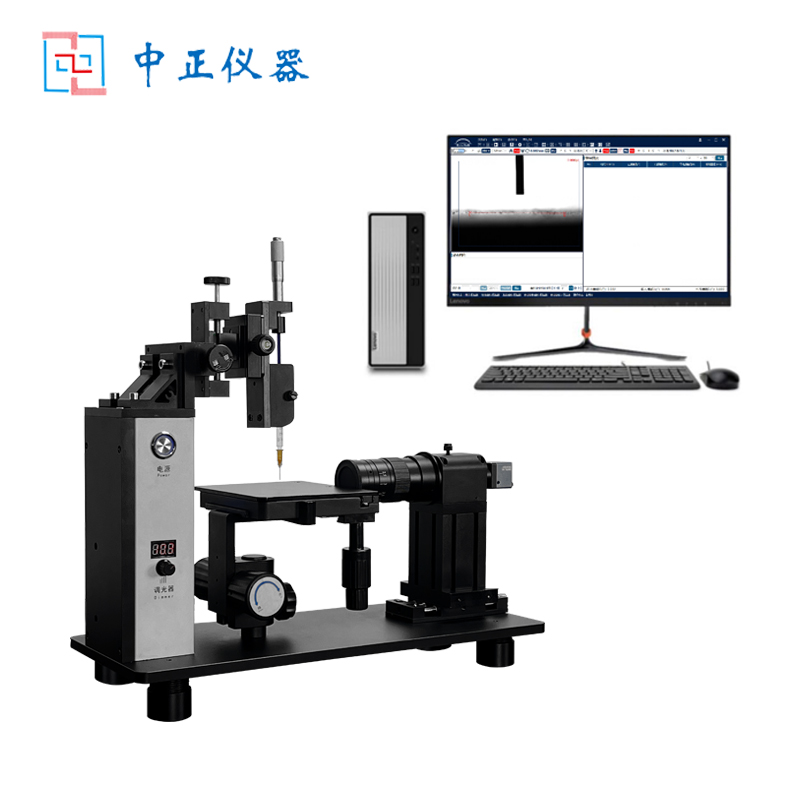

ZZ-SD01光学接触角（水滴角）测量仪
一、仪器概述：
固体表面处理评价、等离子清洗效果分析、表面清洁度分析、固液体之间或固体黏驸特性研究、液体配方设计、表面印刷性能的表征、分析表面改性、玻璃（包括塑料或金属等固体）表面润湿性研究等。在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
二、技术规格：
设 备整体参数 | 型号 | ZZ-SD01 |
名称 | 基础型光学接触角测量仪 | |
类型 | 基础型 | |
机身材质 | 航空铝 | |
输入电源 | 220V 50-60Hz | |
功率 | 10W | |
仪器尺寸 | 约485mm（W）*175mm(L)* 440mm(H) | |
仪器重量 | 约10KG | |
样品平台系统 | 左右X移动 | 手动：行程30mm,精度0.1mm |
前后Y移动 | 手动：行程50mm,精度0.1mm | |
上下Z移动 | 手动：行程30mm,精度0.1mm | |
水平调整 | 整机水平调整，摄像头水平调整（配送专业级XY水平仪） | |
样品台尺寸 | 130*150mm（可定制） | |
可放置最大样品 | 150（W）*∞(L)*30(H)mm | |
样品台材质 | 航空铝 | |
注射 系 统 | 注液移动行程 | Y行程：15mm Z行程：25mm，精度0.1mm（针头对中及液滴转移） |
滴样控制移动 | 行程：25mm,精度：0.01mm | |
滴样方式 | 手动 | |
滴液精度 | 0.1ul | |
加液方式 | 手动（配送5ml玻璃烧杯加液） | |
微量进样器 | 容量：1000ul | |
针头 | 标配0.5mm不锈钢针头（可替换）10个、超疏水针头0.25mm（可替换）10个 | |
采集 系 统 | 相机 | Onsemi行曝光 |
镜头 | 0.7x-4.5x | |
传感器类型 | 1/1.8 英寸逐行扫描CMOS | |
分辨率 | 1280×1024 | |
焦距 | ±2.5mm可调 | |
图像拍摄方法 | 单张、间隔、连续 | |
拍摄间隔时间 | 500-3600000ms | |
视频录制方式 | 录像、回播、合成 | |
清晰度测量 | 全自动软件对焦 | |
最大拍摄速度 | 80帧/s | |
光 源 系 统 | 光源 | 国产工业级蓝色冷光源 |
组合方式 | 采用国产优质石英扩散膜 | |
使用寿命 | 2万小时 | |
亮度调节 | PWM数字调节+软件调节 | |
光源波长 | 465nm | |
功率 | 5W | |
接触角测量 | 接触角测量方法 | 悬滴法、座滴法等 |
测量软件 | V2.0静/动态接触角测量软件+表面能测量软件 | |
软件操作系统要求 | windows 10(64位) | |
接触角测量方式 | 自动与手动 | |
接触角计算方法（static contact angle） | 自动拟合法（ms级别一键全自动拟合，不存在人工误差）、三点拟合、五点拟合、自动测量（包括圆拟合法/斜圆拟合法（Circle method/ Oblique Circle）、椭圆拟合法/斜椭圆拟合法(Ellipse method /Oblique Ellipse)、凹凸面测量等 | |
基线拟合 | 自动与手动 | |
角度范围 | 0°＜θ＜180° | |
精度 | 0.1° | |
分辨率 | 0.001° | |
表 面 能 | 表面能测量方法 | Fowks法，OWRK法，Zisman法，EOS法，Acid-Base Theory法,Wu harmonic mean法,Extended Fowkes法（软件中预装37种液体数据库，可自行建立液体性能参数）数据可直接调入用于表面能估算，液体库数据可自行添加、删除和修改。可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、路易斯酸分量、路易斯碱分量等 |
表面能单位 | mJ/m² |
