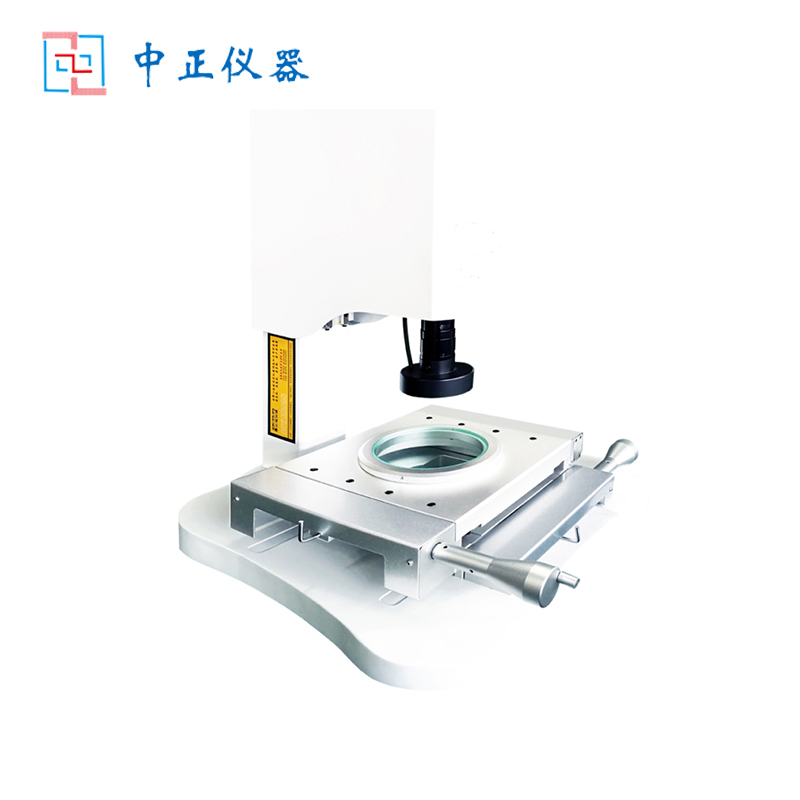

ZZS-1212二次元影像测量仪

ZZS-1212二次元影像测量仪

一、仪器特点 ：

1:Z轴采用交叉导轨加配重块的全新设计,镜头上下升降受力均衡,确保精度

2:采用连续变倍镜头,可以30X-190X连续变倍,LED冷光源(下光源)避免了工件的二次变形

3:简便易用的测量软件

4:无间隙磨擦传动,既可小范围微调也可快速移动

二、技术规格：

1.金属台尺寸：310*230

2.玻璃台尺寸：直径128mm

3.运动行程：115*115mm

4.整机尺寸：470*470*700mm

5.仪器重量：35KG

6.测量与瞄准系统摄像机：彩色高清1/3"CCD摄像

7.双焦物镜倍率：0.7-4.5X

8.工作距离：75mm

9.放大总倍率：30-190X

10.物方视场：14-2.2mm

11.Z轴调焦升降：200mm

12.解析度:0.0001mm

13.X.Y坐标示值误差≤(3+L/200)μm(L为被测长度)

三、软件功能：

1.元素测量：测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。

2.元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。

3.元素预置：点、线、圆、弧。

4.图形处理：座标平移，工件摆正。任意轴摆正，座标系重置。

5.图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。

6.设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。

7.设置影像的灰度，饱和度，对比度，影像保存为BMP格式。

8.多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。

9.影像支持S端子输入；影像大小640*480mm。测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。测量数据可发送到WORD，Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。
