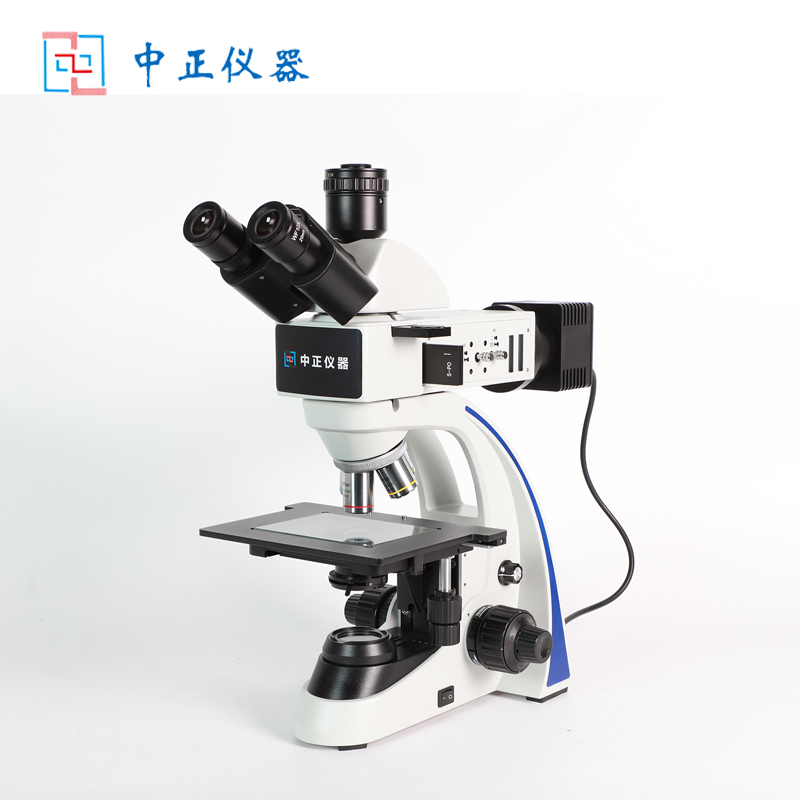

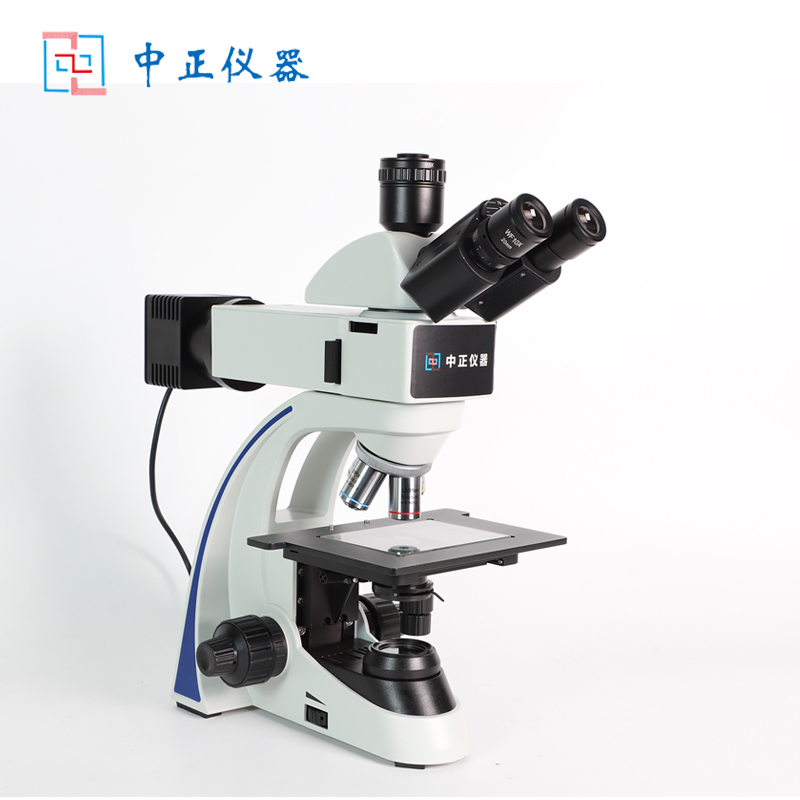

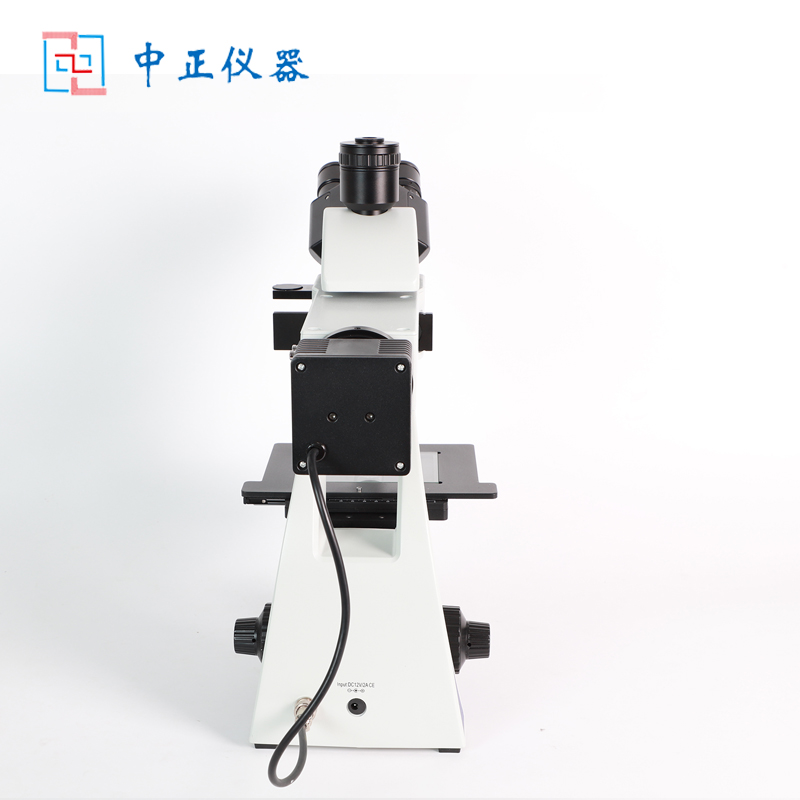

ZZJ-102 系列正置金相显微镜
以优异的成象性能、舒适的操作体验，为客户提供高性价比金相分析及工业检测解决方案；采用舒适的 30 度角观察筒
能获得最佳的观察状态，减少用户长期工作状态下的紧张与疲劳，观察筒上的刻度能方便用户调节到最佳的瞳距；落射照明
器采用单颗 5W LED 暖白光的柯拉照明系统，能最大程度的降低观察者的视觉疲劳；带孔径光阑和视场光阑、预设起偏镜、
检偏镜及滤色片插槽；起偏镜与检偏镜可实现简易的偏光观察，也可根据需求选择不同颜色的滤色片获得理想的观察效果。
视场光阑与孔径光阑中心可调，光阑大小采用拉杆方式调节，能灵活调节照明通光的大小，有效避免杂光影响观察效果。
光学、技术参数规格
光学系统 无限远色差校正光学系统
观察筒
30°倾斜，无限远铰链双目观察头，瞳距调节：54mm－75mm，单边视度调节：±5 曲光度
30°倾斜，无限远铰链三目 5:5 分光观察头，瞳距调节：54mm－75mm，单边视度调节：±5 曲光度
目镜 高远点 WF10X20mm 目镜
物镜
无限远长工作距平场消色差金相物镜 5X NA0.15 WD12
无限远长工作距平场消色差金相物镜 10X NA0.3 WD16
无限远长工作距平场消色差金相物镜 20X NA0.4 WD12
无限远长工作距平场消色差金相物镜 50X NA0.55 WD9.15
无限远长工作距平场消色差金相物镜 100X NA0.8 WD3（选配件）
物镜转换器 内定位 4 孔转换器
粗微调焦机构
反射机架，配金属载物台板，低手位粗微同轴调焦机构，粗调行程 23mm，微调精度 0.002mm。带
有防止载物台下滑的松紧调节装置
透反两用机架，配透反两用玻璃载物台板，低手位粗微同轴调焦机构，粗调行程 23mm，微调精度
0.002mm。带有防止载物台下滑的松紧调节装置

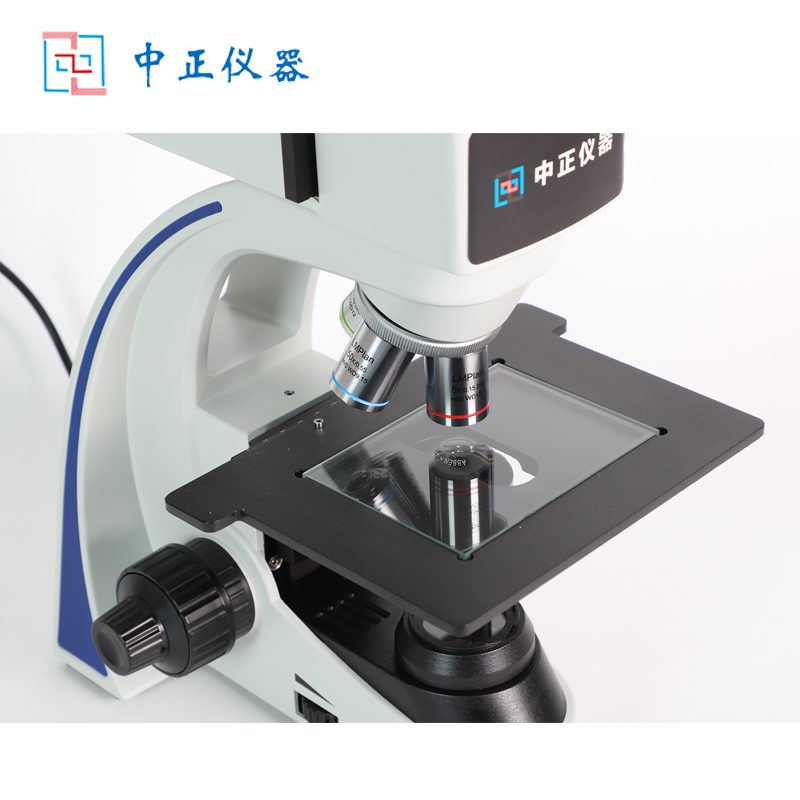

载物台
双层机械移动平台，低手位 X、Y 方向同轴调节；平台大小 145mm×132mm,移动范围 76mm×50mm
可配反射用金属载物台板，透反两用玻璃载物台板
落射照明系统
单颗大功率 5WLED，反射灯室，暖白光，柯拉照明，带视场光栏与孔径光阑，光阑中心大小可调，
外置式宽电压适配器，输入 100V－240V－AC50/60Hz,输出 DC12V2A
透射照明系统 单颗大功率 5WLED 灯，白光
其它附件
透射用阿贝聚光镜，数值孔径 N.A1.25，带可变光阑，中心预调
随机配起偏镜及检偏镜，检偏镜 360°旋转可调

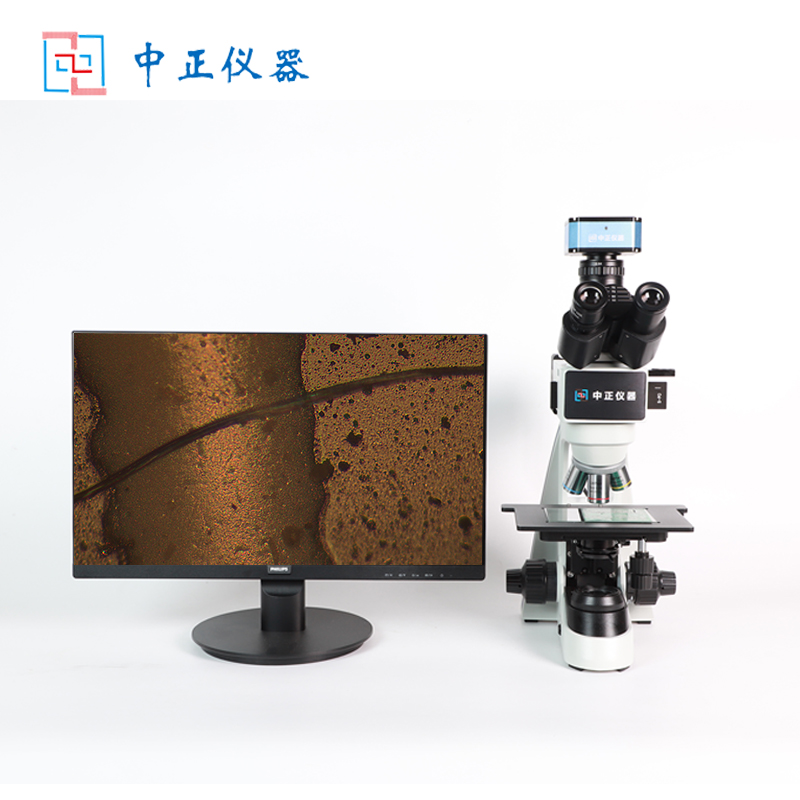

摄影摄像附件：0.35X、0.5X、1X C 接口，可调焦（可选）
反射用干涉滤色片：蓝色、绿色、白色（可选）
