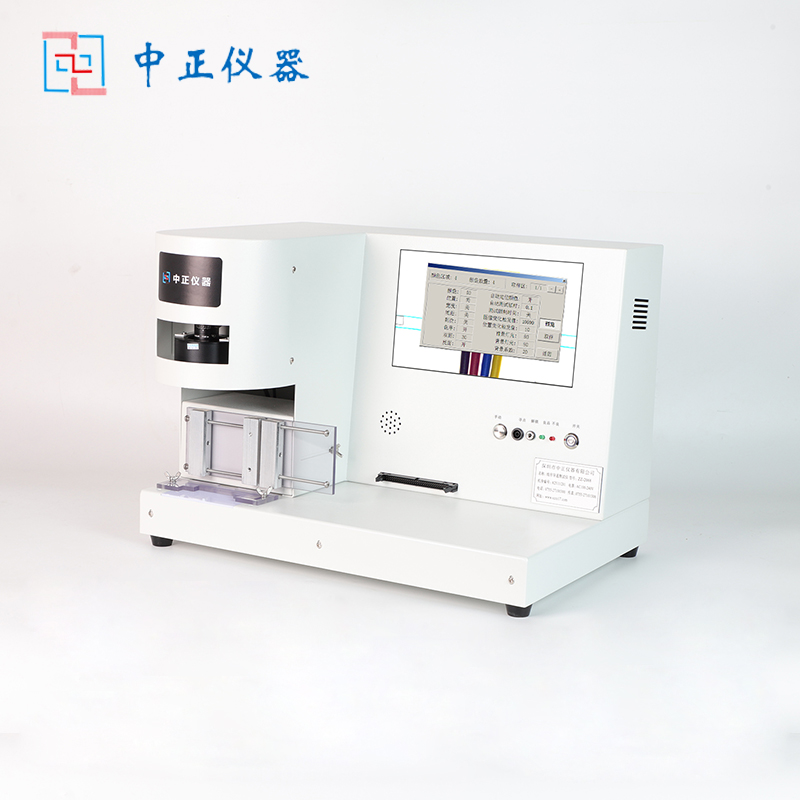

ZZ-2068线束线序颜色导通测试仪

ZZ-2068线序颜色导通测试仪

一、概述：

线束生产过程中线序需要按照指定颜色排序，以往通过人工来判断，眼睛疲劳会产生错检或漏检的情况，而通过CCD系统可以自动快速识别线序是否有误或掉线头等情况，配合先进的图像处理系统实现线束颜色顺序的自动检测。

二、测试产品多样化：

1.可测试单端压接线材组合产品；

2.可测试双头胶套及多头胶套线材产品；

3.可测试单线、排线及复合线产品；

三、仪器主要功能：

1.人机界面操作，设置简单，易学，易操作；

2.一机多用，线序颜色，线序颜色+导通，线序颜色+导通+打点（选配）

3.正反面自动识别，设置区域内随意放置，精准判断，良品语音播报；

4.可编辑并保存测试产品档案，方便调用；

5.检测时间<0.01S，仪器自动决定OK或NG，您的手有多快，效率就有多快；

6.自动判断不良品，并显示线序的线材位置，并人声报警“NG”，可设置NG锁定功能；

7.采用高性能工业摄像机，成像效果好，检测精度高；

8.中英文界面可自动切换，方便国内外客户选用；

9.可编辑档案、测试参数；

10.导通可检测64点位的短断路、错位，瞬间短断路及点测，配套线材综合测试仪（选配），可”线序+导通+绝缘+打点“四合一同时测试；

11.可设定每把良品数量，达到数量自动报警，可节省人工自称数；

12.可以储存、导出、传出相关测试数据，方便查阅与质量分析；

13.机台尺寸：480×375×375mm。
